NAVIGATOR TXTs

L'interfaccia di diagnosi universale

La diagnosi multimarca secondo TEXA

Oggi gli strumenti di diagnosi fanno parte della dotazione di base indispensabile per ogni officina.

Qualsiasi intervento di riparazione necessita ormai di configurazioni e attivazioni possibili solo mediante uno strumento di diagnosi.

La manutenzione programmata poi, così come i tagliandi e le revisioni periodiche, richiede esplicitamente l’utilizzo di attrezzatura elettronica specifica per lo spegnimento delle spie di servizio, per la verifica degli impianti o l’attivazione dei vari sistemi.

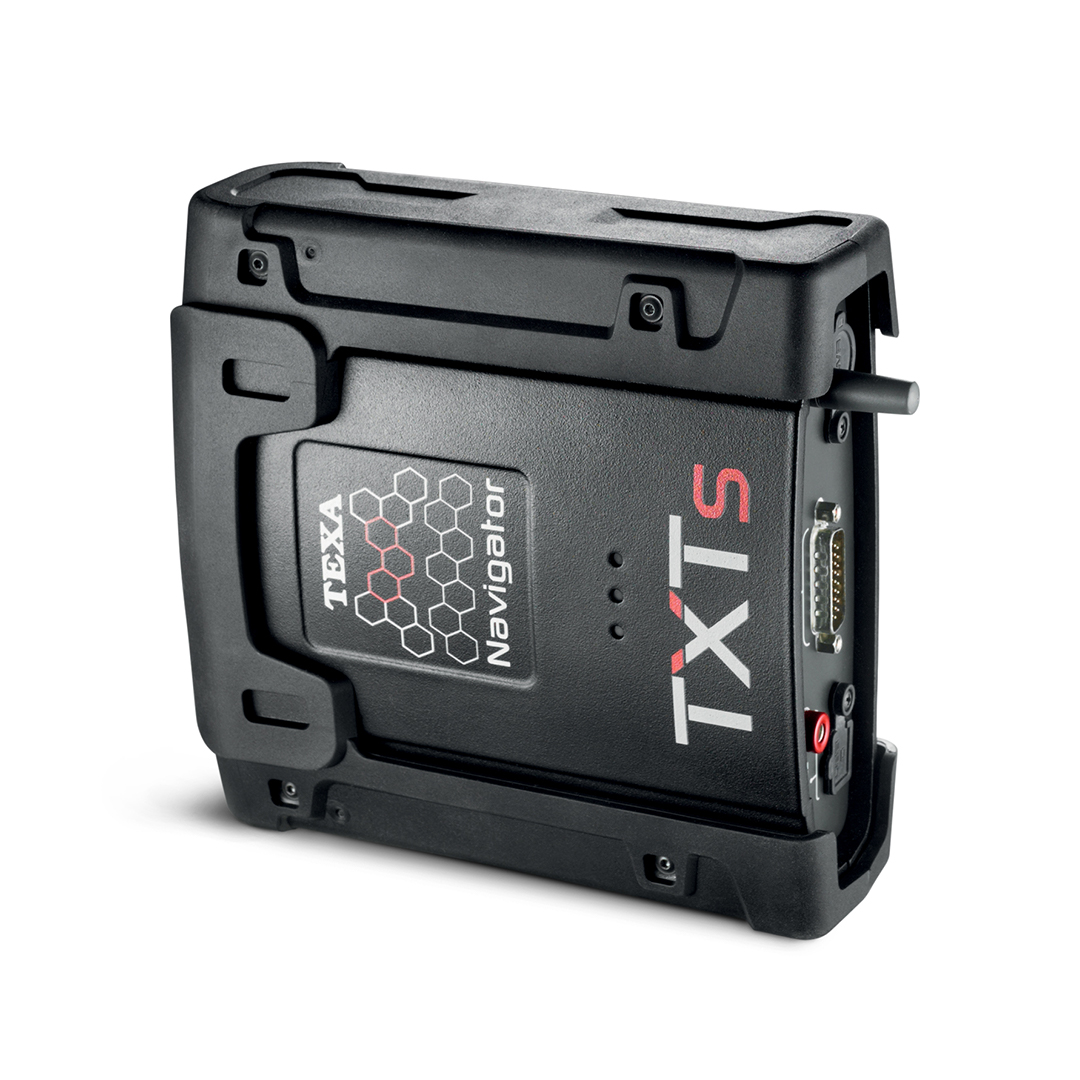

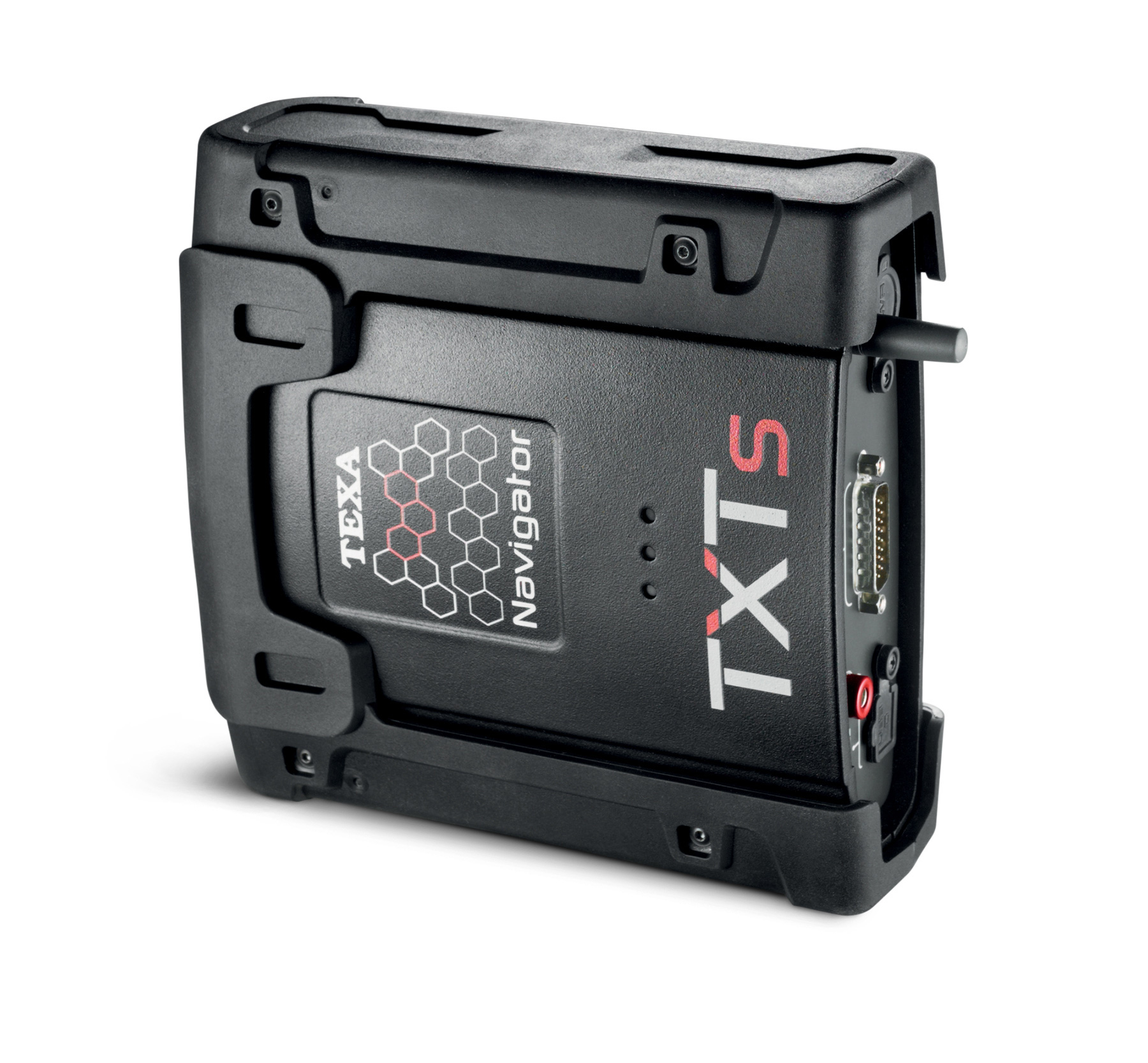

NAVIGATOR TXTs 26 pin è l’ultima novità sviluppata TEXA per quanto concerne le interfacce di diagnosi multimarca; potente strumento di diagnosi e autodiagnosi va collegato direttamente alla presa OBD del veicolo e comunica via Bluetooth con le unità di visualizzazione AXONE Nemo, AXONE 4 Mini, MULTI PEGASO oppure con un PC Windows.

5 Ambienti
un unico strumento

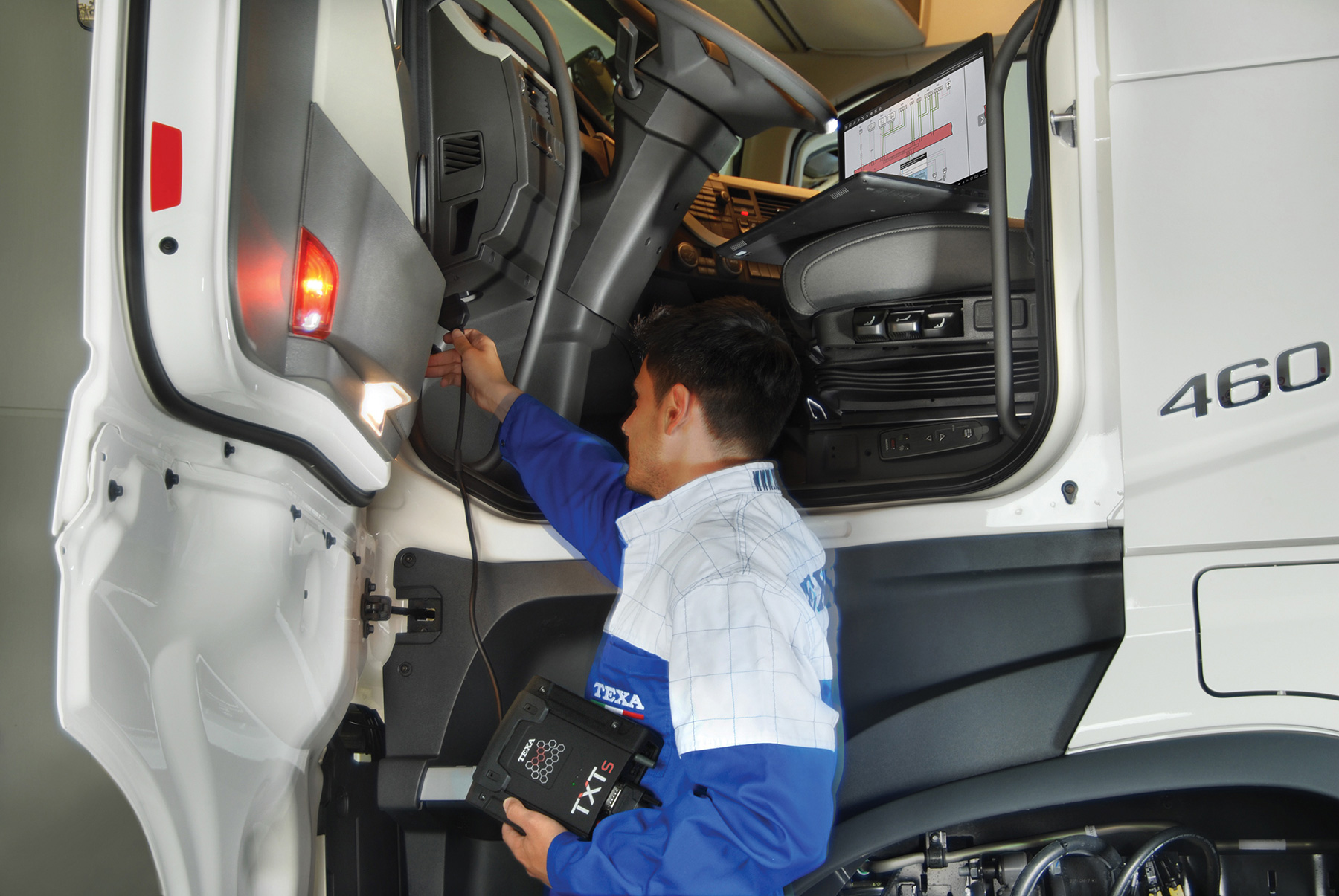

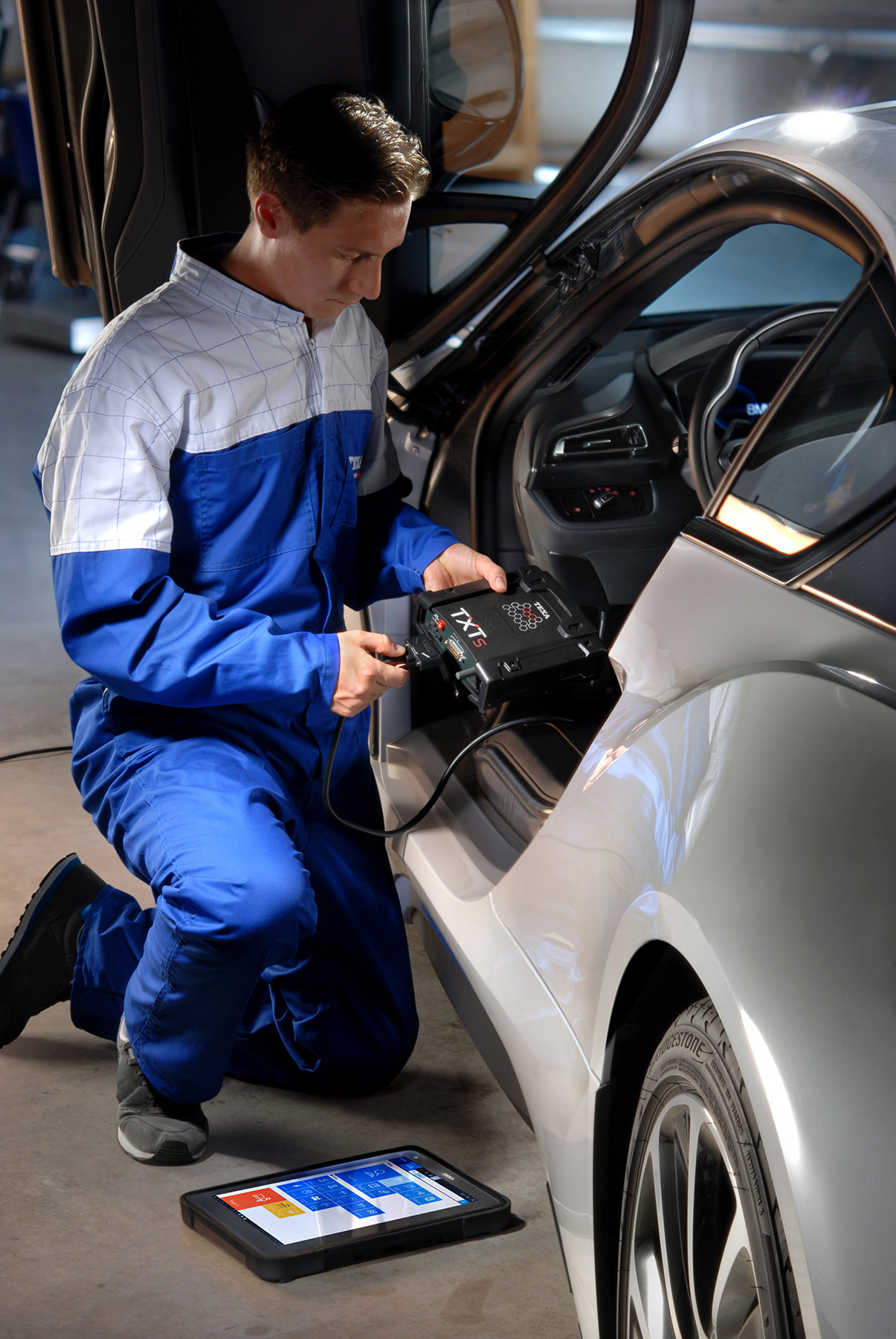

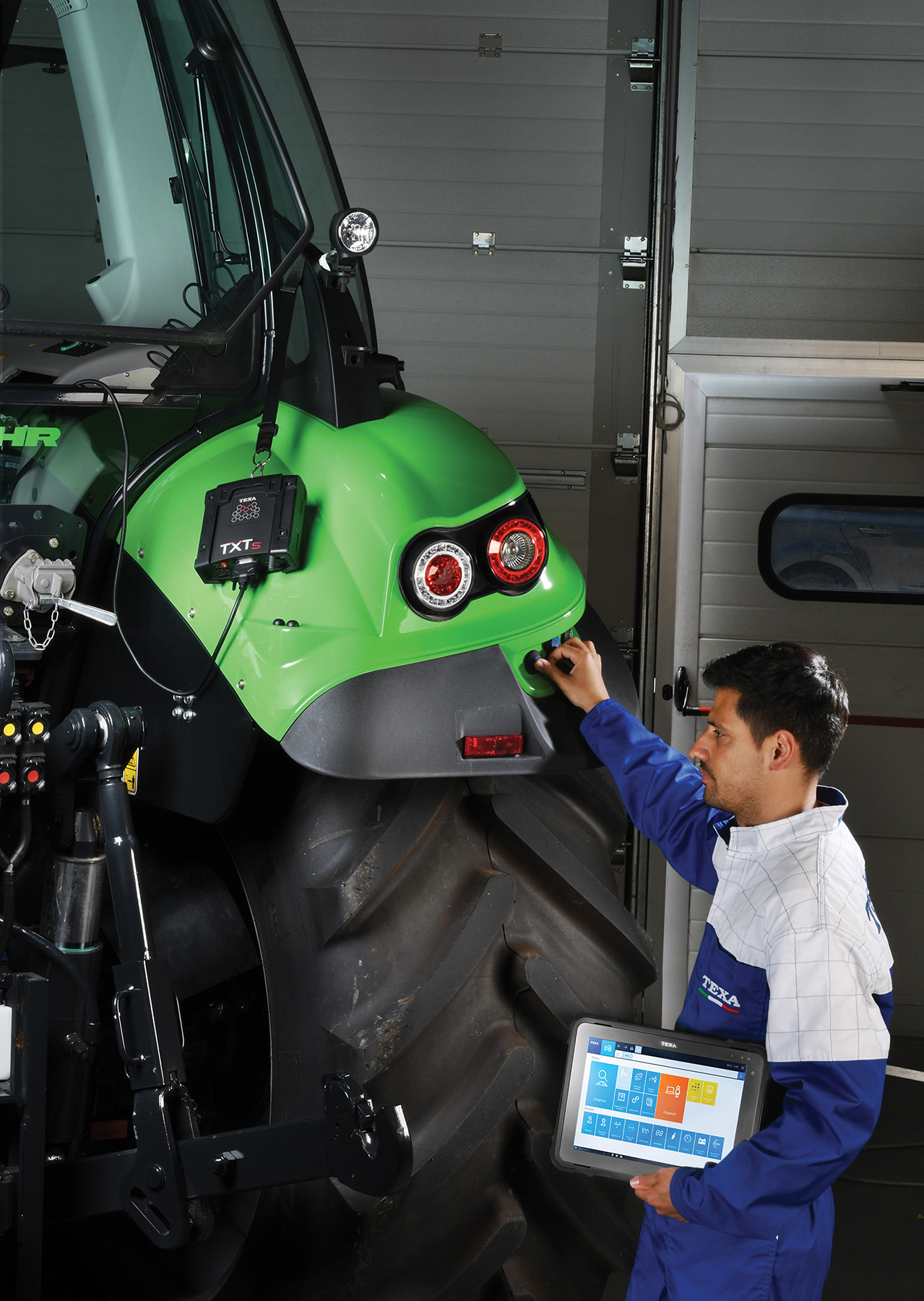

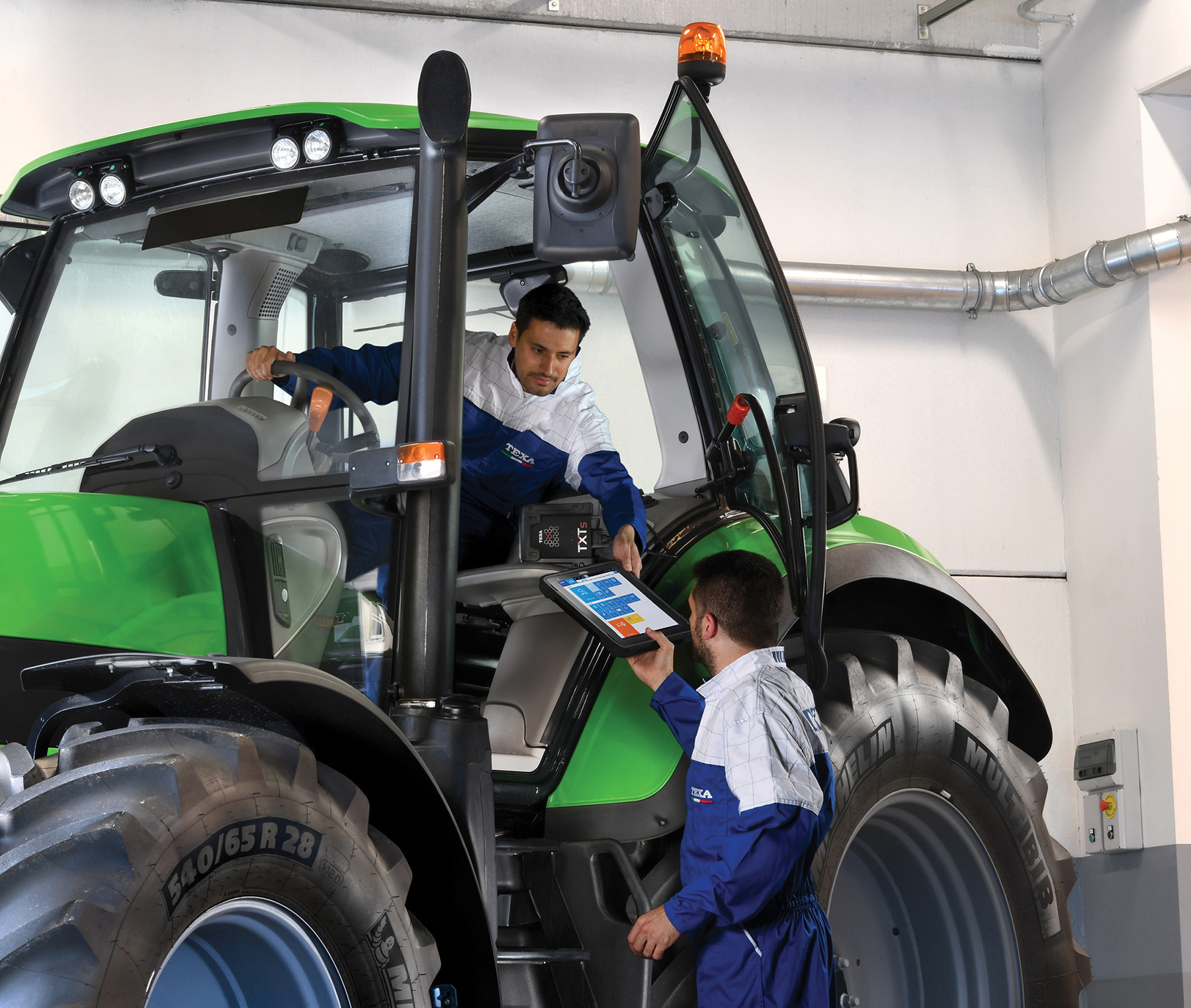

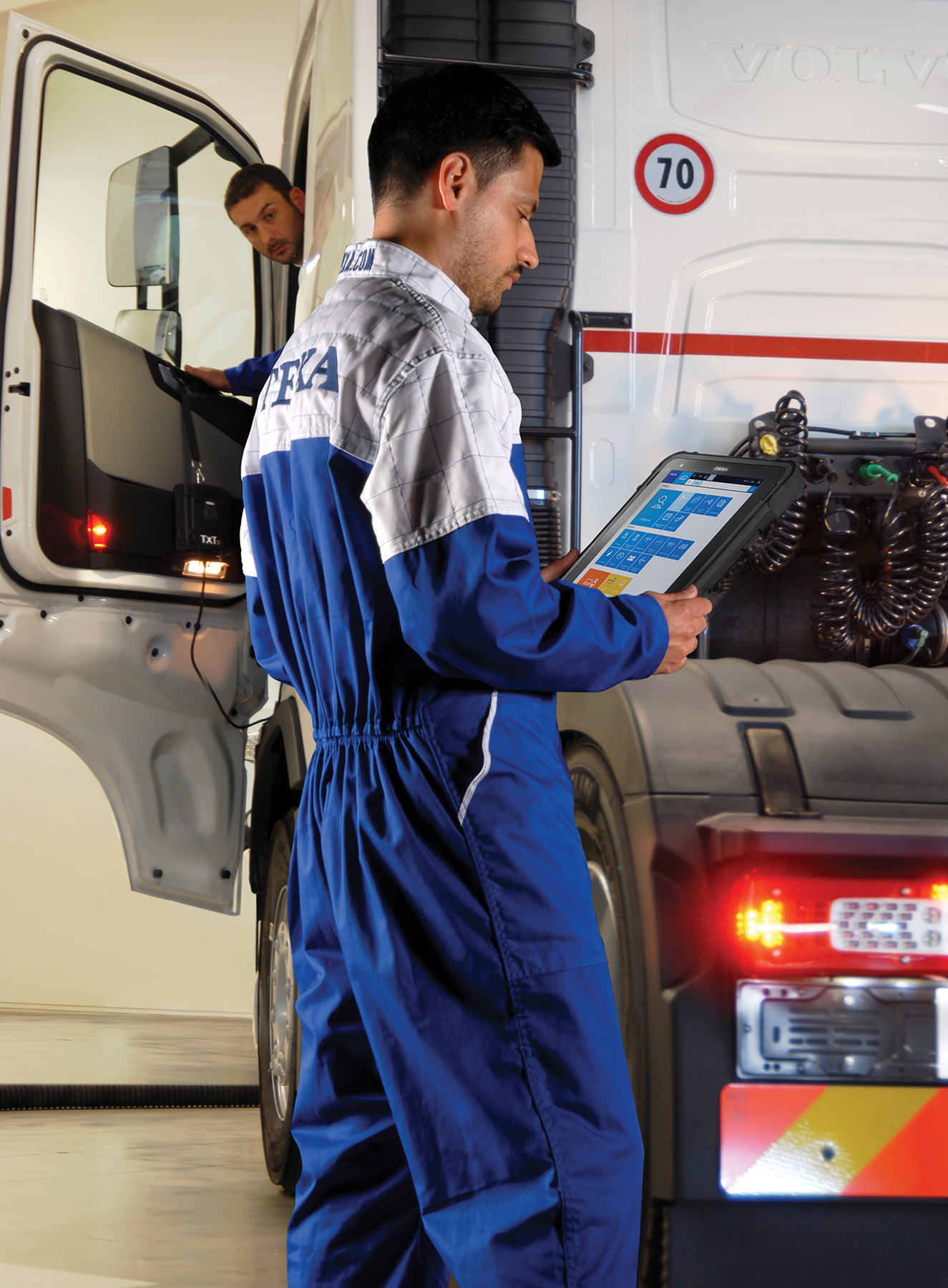

TXTs è la versione più completa e versatile della gamma NAVIGATOR in grado di effettuare l’autodiagnosi su tutti i tipi di mezzi (auto, moto, veicoli commerciali, industriali, mezzi agricoli e propulsori marini).

L’assenza di cavi di collegamento consente all’utilizzatore di effettuare tutti i test diagnostici con una grande libertà di movimento in officina ed attorno al veicolo.

NAVIGATOR TXTs permette di eseguire prove di autodiagnosi tra cui: lettura e cancellazione errori, visualizzazione parametri ingegneristici e stati attivazione, regolazione e configurazione spegnimento spie cambio olio, tagliando e airbag, configurazione centraline, chiavi e telecomandi.

PASS THRU

NAVIGATOR TXTs è compatibile con il protocollo PASS-THRU* il quale prevede la possibilità per qualsiasi officina di connettersi al server centrale di ciascuna casa costruttrice per scaricare i pacchetti software oppure le informazioni tecniche ufficiali.

Le funzionalità PASS-THRU possono essere utilizzate ogni qual volta sia necessario procedere all’aggiornamento del software di una o più centraline, in caso di malfunzionamenti delle stesse.

* Verificare sul sito www.texa.com/passthru la compatibilità e le funzioni abilitate con le varie case.

Servizi al Cliente

Team e tecnologia al tuo servizio

Completa il prodotto con una serie di servizi esclusivi che ti consentono di sfruttarne al massimo le sue potenzialità e di avere un supporto costante dal team di specialisti del Call Center TEXA.

In questo modo la tua officina potrà essere sempre al passo con i tempi e le nuove tecnologie che si stanno diffondendo in ambito automotive.

Un’arma in più per affrontare al meglio la quotidiana attività dell’autoriparazione.

Specifiche Tecniche

PROCESSORE
CORTEX M3 STM32F103ZG 72 MHz, FLASH 1024 KBytes, SRAM 96 KBytes,

MEMORIA
Memoria SRAM 8 MBit organizzata 512 KBytes x 16 bit, Memoria NAND Flash 1 GBit su bus a 8 bit

BATTERIA VEICOLO
Gestione sistemi a 12 VDC ed a 24 VDC

ALIMENTAZIONE ESTERNA
8 ÷ 32 Volt

COMUNICAZIONE USB
virtual RS232 mediante USB 2.0 Device

COLLEGAMENTO WIRELESS
Bluetooth classe1 (30 m)

COMMUTATORE ELETTRONICO
2 vie, 13 posizioni indipendenti

CONNETTORE DIAGNOSTICO
DSUB-26HD standard ISO 22900-1

CONNETTORE RIPROGRAMMAZIONE CENTRALINE
PV come da protocollo SAE J2534

AMBIENTE
Temperatura di funzionamento: 0 ÷ 50 °C
Temperatura di stoccaggio: – 20 ÷ 60 °C
Umidità di funzionamento ed esercizio: 10 ÷ 80 % senza condensa

DIMENSIONI
160x170x55 mm

PESO
1 kg

PROTOCOLLI AUTODIAGNOSTICI
Codici di lampeggio (blink codes), K, L (con protezione di corrente 100mA), ISO9141-2, ISO14230, CAN ISO11898-2, ISO11898-3, SAE J1850 PWM, SAE J1850 VPW, SAE J2534-1

NORMATIVE
Direttiva: 1999/5/CE
Sicurezza: EN 60950
Compatibilità elettromagnetica: EN 55022, EN 55024, EN 301 489-1
Sistemi radio: EN 301 489-17, EN 300 328-2
