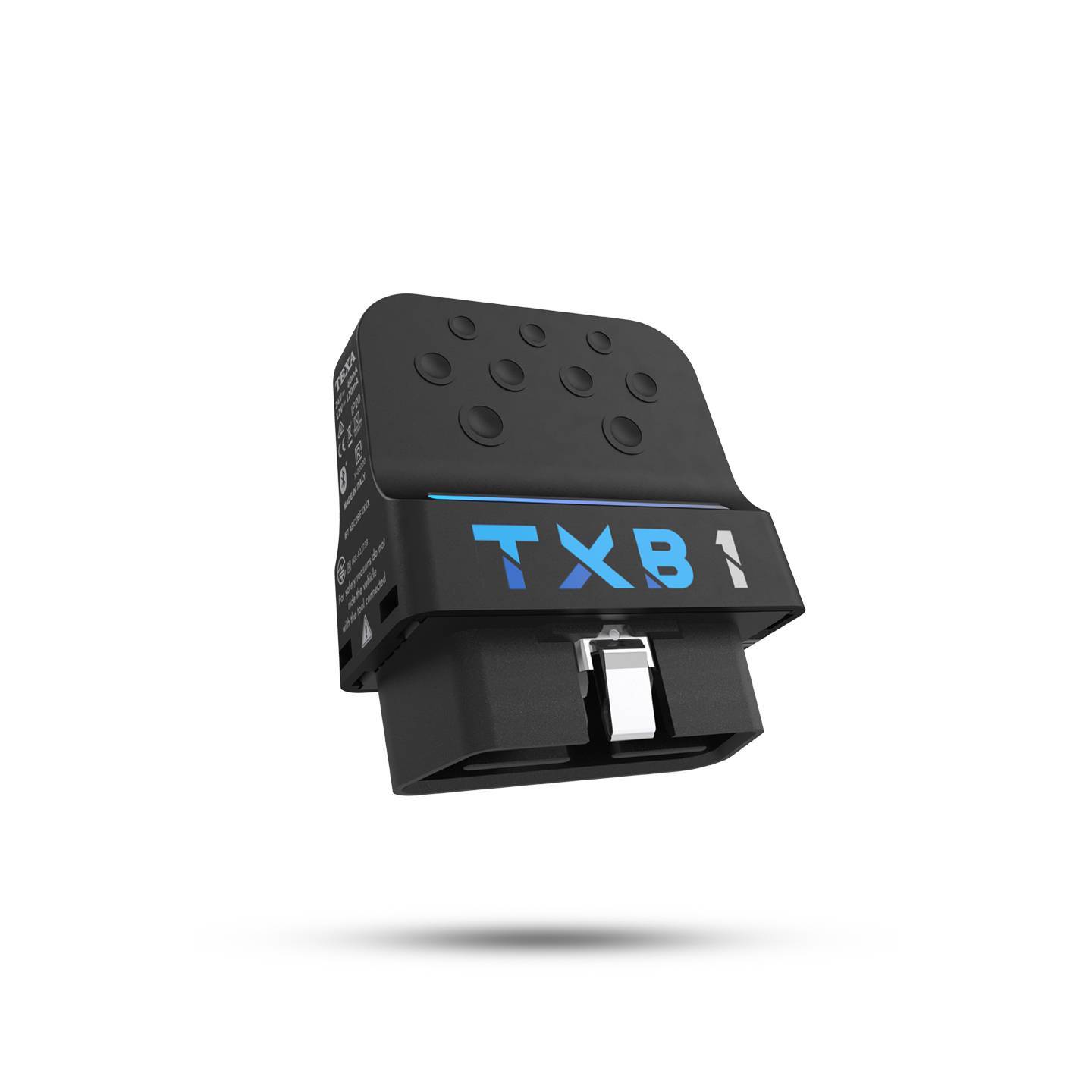

NAVIGATOR TXB 1
NAVIGATOR TXB 1
Interfaccia diagnostica dedicata alle operazioni di diagnosi su motori fuoribordo e moto d’acqua.
La sua progettazione mira a garantire la compatibilità con un’ampia gamma di motori, offrendo una soluzione versatile e flessibile per le esigenze di manutenzione e riparazione dei tecnici specializzati. Infine, integra una tecnologia avanzata che permette la registrazione di prove di diagnosi anche in movimento*.
* Per le prove diagnostiche in movimento, leggere attentamente e rispettate le prescrizioni che trovate su: www.texa.com/test-drive.
TEXA S.p.A. non è responsabile per qualsiasi danno derivante dall’uso improprio e non conforme a tutte le indicazioni, le sequenze e le fasi indicate nella pagina sopra riportata, nella guida e nel manuale d’uso del prodotto
NAVIGATOR TXB 1 viene fornito in una pratica valigetta che contiene i cavi necessari per operare sui tantissimi motori fuoribordo e moto d’acqua presenti nel software di diagnosi IDC6 MARINE, sviluppato ad hoc per questo strumento e ricco di dati tecnici, schemi elettrici interattivi, schede tecniche, valori nominali associati all’errore e molto altro.
Richiedi una dimostrazione presso la tua officina.
Servizi al Cliente
Team e tecnologia al tuo servizio
Completa il prodotto con una serie di servizi esclusivi che ti consentono di sfruttarne al massimo le sue potenzialità e di avere un supporto costante dal team di specialisti del Call Center TEXA.
In questo modo la tua officina potrà essere sempre al passo con i tempi e le nuove tecnologie che si stanno diffondendo in ambito automotive.
Un’arma in più per affrontare al meglio la quotidiana attività dell’autoriparazione.
Specifiche Tecniche
MODELLO
NAVIGATOR TXB 1
COSTRUTTORE
TEXA S.p.A.
PROCESSORE
ARM Cortex M4 (STM32F439ZIY6)
MEMORIA
• SDRAM: 8 MB
• Flash NAND: 4 GB
BATTERIA VEICOLO
Gestione sistemi a 12 Vdc ed a 24 Vdc
ALIMENTAZIONE ESTERNA
12 / 24 Vdc
COLLEGAMENTO WIRELESS
Bluetooth Classic (2.1)
BANDA DI FUNZIONAMENTO
2400 – 2483.5 MHz
MASSIMA POTENZA A RADIOFREQUENZA TRASMESSA
4 dBm
CONNETTORE DIAGNOSTICO
OBD ISO15031-03 per sistemi a 24 V
TIPI DI BUS AUTOMOTIVE SUPPORTATI
• 2 canali CAN HS connessi ai pin OBD 3-11, 6-14 abilitabili singolarmente
• 1 transceiver ISO9141-2, ISO14230 K-Line con protezione di corrente a 60mA connesso ai pin 2, 7, 8 ,9
• 1 transceiver ISO9141-2, ISO14230 L-Line con protezione di corrente a 60mA connesso al pin 15
SEGNALAZIONI VISIVE
• LED bicolore verde – rosso x1
• LED blu x1
CONSUMO A 12 V
< 120 mA
CONSUMO A 24 V
< 60 mA
TEMPERATURA DI FUNZIONAMENTO
0 ÷ 50 °C
TEMPERATURA DI STOCCAGGIO
– 20 ÷ 60 °C
UMIDITA’ DI FUNZIONAMENTO ED ESERCIZIO
10 ÷ 80 % senza condensa
PESO
15 g
