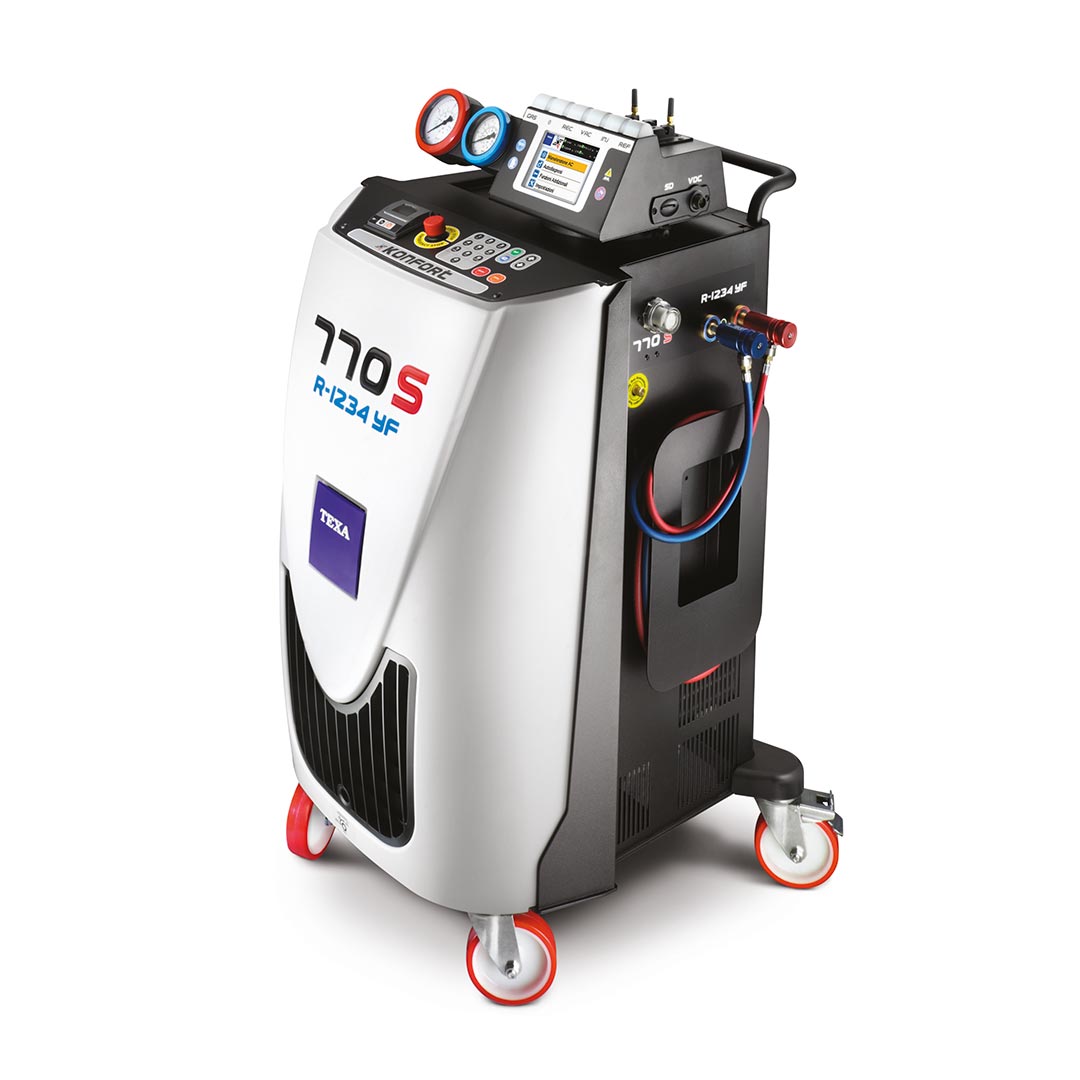

KONFORT 770S

Approvata e raccomandata dai costruttori di veicoli tedeschi

Scopri KONFORT 770S

Approvata e raccomandata dai costruttori di veicoli tedeschi.

PRECISIONE IMPECCABILE

KONFORT 770S implementa esclusive soluzioni tecnologiche in ottemperanza alle specifiche imposte dai costruttori tedeschi di auto in materia di sicurezza, affidabilità e prestazioni relative alle nuove normative CEE relativa al gas refrigerante.

KONFORT 770S è stata inserita tra le eccellenze del design italiano, all’interno del prestigioso volume ADI Design Index 2012, la pubblicazione annuale di ADI Associazione per il Disegno Industriale.

Lo spazio interno è stato disegnato per rendere agevoli gli interventi di manutenzione quali il cambio dell’olio o del filtro idratatore. Il serbatoio del gas refrigerante è collocato su una robusta bilancia elettronica, con un sistema di sicurezza che impedisce le alterazioni della taratura durante il trasporto.

KONFORT 770S è equipaggiata con un sistema automatico per il controllo delle perdite, abbinato a manometri certificati EN837 Classe 1 con una precisione impeccabile. Le prestazioni della bilancia del refrigerante sono straordinarie e garantiscono un errore massimo in pesatura di +/- 15 gr.

DOTAZIONI DI SERIE

FLACONI DELL’OLIO ERMETICI E RICARICABILI

I flaconi standard, non essendo ermetici, contengono sempre una percentuale consistente di aria, e le molecole di acqua in essa contenuta si legano all’olio contaminandolo. La soluzione TEXA consiste in contenitori speciali con brevetto depositato, che impediscono la contaminazione dell’olio con aria e umidità. Questi speciali flaconi TEXA possono essere continuamente riutilizzati, poiché uno speciale dispositivo elimina l’aria in eccesso ad ogni rabbocco.

PULIZIA DEI CONDOTTI IDRAULICI

Per garantire sicurezza ed efficienza, è necessario che le diverse tipologie di olio e di refrigerante non entrino in contatto le une con le altre. TEXA ha perciò sviluppato una speciale funzione automatica di pulizia dei circuiti interni delle stazione.

RICONOSCIMENTO AUTOMATICO DEI FLACONI

L’avvento di nuove tipologie di veicoli, specialmente quelli ibridi, ha portato all’introduzione di oli diversi a seconda del sistema di climatizzazione sul quale si interviene (ad esempio PAG oppure POE). Poiché è dannoso e pericoloso iniettare nell’impianto un olio non compatibile, l’operatore deve evitare ogni errore. TEXA ha sviluppato un sistema di riconoscimento automatico della tipologia di olio che, incrociando le informazioni contenute nel database veicoli, segnala l’eventuale inserimento di un flacone sbagliato.

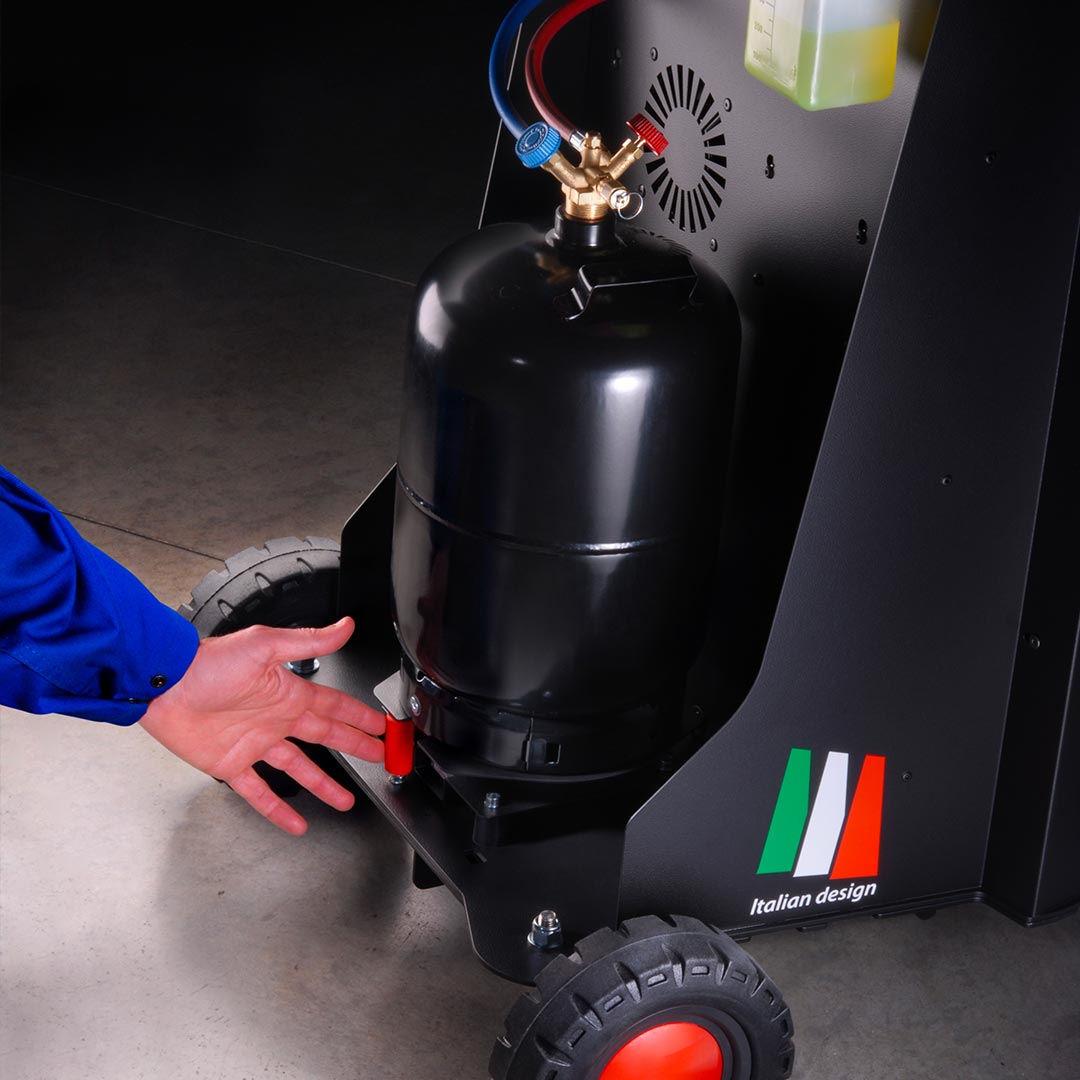

TILT SENSOR SYSTEM PER UNA PESATURA PERFETTA

Le bilance per la pesatura del refrigerante prelevato sono soggette ad errori di misurazione nell’ordine anche del 20%. Una delle cause più ricorrenti di queste imprecisioni risiede nelle condizioni del pavimento delle officine nelle quali le stazioni sono utilizzate. Pendenze anche lievi portano ad errori di pesatura e dunque ad un difetto o ad un eccesso di refrigerante re-immesso nel circuito del veicolo. Lo speciale TILT SENSOR SYSTEM brevettato da TEXA analizza l’orizzontalità della bilancia ed avverte nel caso in cui la pesatura possa risultare inesatta.

FAN PROTECTION SYSTEM

Il nuovo refrigerante R1234yf è catalogato come infiammabile e necessita quindi di particolari accorgimenti per scongiurare l’eventualità di un incendio. Le stazioni di ricarica aria condizionata della linea KONFORT 700 dispongono di un sistema di ventole ridondanti ad altissima efficienza per eliminare ogni possibile stagnazione di gas all’interno della macchina.

GESTIONE AUTOMATICA CONTROLLO PERDITE

Le stazioni di ricarica della linea KONFORT 700 eseguono automaticamente un doppio controllo su possibili fuoriuscite di gas dai serbatoi in ogni momento. Tutte le operazioni relative alla sicurezza avvengono in maniera completamente automatica, senza possibilità di errori o dimenticanze da parte dell’operatore.

STAMPANTE TERMICA

Grazie alla stampante termica, l’operatore può ottenere un piccolo report del servizio appena concluso in formato cartaceo, nel quale vengono riportate diverse tipologie di dati, come la quantità di refrigerante recuperato, il tipo di olio immesso nel sistema e la pressione finale dopo la fase di ricerca perdite eseguita sull’impianto.

KIT IDENTIFICATORE REFRIGERANTE

L’identificatore di refrigerante TEXA, montato di serie su KONFORT 770S e basato sulla tecnologia NDIR (Non-Dispersive Infrared), nasce dall’esperienza fatta sulle camere di analisi gas di scarico prodotte da quasi dieci anni e riconosciute come leader nel mercato in quanto a precisione e qualità costruttiva.

TEXA è l’unica azienda europea e la seconda al mondo a ideare e costruire un sistema di identificazione del refrigerante dedicato alle stazioni di ricarica aria condizionata. Per la sua realizzazione, TEXA ha utilizzato una tecnologia compatta, precisa, affidabile, depositando tre brevetti internazionali (in aggiunta agli otto della stazione di ricarica).

Particolare cura è stata posta nella non influenzabilità dell’esame da parte dell’ambiente circostante, ad esempio i vapori degli idrocarburi o dei gas di scarico che possono essere presenti in una officina.

Il lavoro di progettazione è durato oltre un anno, con particolare attenzione agli algoritmi che consentono l’individuazione del tipo di refrigerante, R134a oppure R1234yf; lo strumento TEXA non solo individua questi due refrigeranti, ma ne assicura il grado di purezza. Inoltre, terminata l’analisi, l’identificatore non rilascia nell’atmosfera il campione di refrigerante analizzato.

Pulsante di blocco d’emergenza

Per quanto concerne la sicurezza, un sistema di micro-switch inibisce in maniera automatica la tensione elettrica dei componenti non appena venga aperto il vano di ispezione della stazione di ricarica.

Sul pannello di controllo, infine, è stato installato un pulsante di blocco d’emergenza che spegne la macchina interrompendo tutti i processi in corso. L’intera consolle superiore è girevole, in modo da consentirne la visualizzazione senza dovere spostare la stazione di ricarica (non disponibile per il mercato tedesco).

I componenti utilizzati, come ad esempio l’innovativo gruppo di aspirazione, hanno caratteristiche eccezionali e garantiscono un’efficienza nel recupero del refrigerante superiore al 95%.

IL SOFTWARE OPERATIVO

Plasmato sulle più restrittive norme in termini di precisione ed accuratezza.

Il software TEXA, grazie ad una fitta rete di sensori, gestisce il processo di verifica e ricarica, al fine di garantire una precisione finora sconosciuta. In particolare, le procedure automatiche aiutano l’operatore in caso di interventi su impianti molto sofisticati, come ad esempio quelli che equipaggiano le nuove vetture ibride.

Tramite il supporto memoria rimovibile (scheda SD), disponibile su tutti i modelli, è possibile dialogare con un pc commerciale Windows, al fine di aggiornare il database di marche e modelli, controllare e certificare tutti i servizi di manutenzione eseguiti ed effettuare eventuali upgrade del software.

ACCESSORI AGGIUNTIVI

KIT DI FLUSSAGGIO

Il flussaggio è l’operazione meccanica che permette la pulizia di tutte le tubazioni di un impianto di climatizzazione del veicolo.

Questo kit è composto da:

  • serbatoio supplementare con una capacità di 6 litri con indicatore di contaminazione;
  • filtro in acciaio inox facilmente asportabile per essere ripulito;
  • tubazioni ad alta portata con diametro interno di 5 millimetri;
  • valigia contenente la serie completa di adattatori universali (oltre 60 pezzi).

KIT VDC

TEXA ha sviluppato una interfaccia VDC (Variable Displacement Compressor) che permette di individuare i guasti negli impianti di climatizzazione dotati di compressore a cilindrata variabile.

VDC interpreta il segnale di comando della centralina del climatizzatore e lo riproduce modificato in funzione del valore di cilindrata del compressore desiderato, permettendo dunque di eseguire un test completo e puntuale.

REC+

REC+ è la nuova soluzione brevettata da TEXA per il recupero dei refrigeranti contaminati dagli impianti di climatizzazione dei veicoli.

ll dispositivo si abbina ai modelli completamente automatici della linea KONFORT (707R, 712R, 760R, 760R BUS, 770S e 780R BI-GAS) e garantisce l’evacuazione del refrigerante in maniera completamente sicura, qualsiasi sia la sua natura.
REC+, studiato per poter essere spostato facilmente all’interno dell’officina, risponde ai requisiti tecnici, di performance e di sicurezza richiesti dai più importanti costruttori auto e permette di recuperare fino al 95% del refrigerante contenuto nel sistema. Una procedura automatizzata, integrata nel software delle stazioni KONFORT, permette di effettuare le operazioni necessarie con estrema facilità. Al termine del recupero è possibile scaricare il refrigerante contaminato all’interno di un serbatoio e procedere allo smaltimento.

Valigia Forming Gas

Compresa nell’acquisto del Carrello Forming Gas TTF 700, di cui integra la strumentazione, può essere acquistata anche separatamente per supportare le stazioni di ricarica A/C KONFORT (760R, 760R BUS, 770S, 780R e 744) nella ricerca perdite;

– Dimensioni: 470x350x190 mm, Peso: 7 kg
– Set di adattatori per il raccordo della bombola Forming Gas
– Riduttore pressione bombola Forming Gas: pressione operativa in ingresso max 300 bar, in uscita max 100 bar
– Kit collegamento per KONFORT 744 composto da: attacco rapido Forming Gas, Tubo 2500 mm flessibile per collegamento alta pressione
– Kit collegamento KONFORT 760R, 760R BUS, 770S e 780R composto da: Tubo 150 mm, rubinetto di evacuazione, valvola di sicurezza
– Guarnizioni in teflon

Prodotto da inserire all’interno del sistema per il trattamento dei gas di climatizzazione di autoveicoli KONFORT.
Verificare con il proprio rivenditore TEXA di fiducia le modalità di accesso al Nuovo Piano Industria 4.0.

Specifiche Tecniche

CARATTERISTICHE PRINCIPALI
Compatibile R1234yf
• Display TFT a colori ad alta visibilità
• Gruppo manometri CL1-display rotante (esclusa Germania)
• Serbatoio 20 kg
• Pompa a vuoto doppio stadio
• Recupero refrigerante ad alta efficienza (oltre 95%)
• Precisione in carica +/- 15 gr
• Flaconi olio ermetici anti contaminazione (brevetto depositato)
• Iniezione automatica oli ad alta precisione
• Riconoscimento automatico flacone olio (brevetto depositato)
• Controllo automatico precisione misura refrigerante (brevetto depositato)
• Sistema blocco bilancia
• Stampante termica
• Gestione servizio di manutenzione automatico
• Copertura plurilingue del software
• Compensazione automatica lunghezza tubi di servizio
• Allarme automatico manutenzione
• Manutenzione semplificata
• Gestione automatica scarico incondensabili
• Identificatore di refrigerante integrato

MODALITÀ DI FUNZIONAMENTO
Servizio personalizzato
MY DATABASE

OPTIONAL
Kit di flussaggio
Kit VDC
Kit efficienza climatizzatore
